图像的空间域处理主要分为灰度变换和空间滤波。
- 灰度变换
g(x, y) = T[ f(x, y) ]
f(x, y)是输入图像，g(x, y)是处理后的图像，T是算子。
- 空间滤波 空间滤波器 == 空间掩模 == 核 == 模板 == 窗口 空间滤波是对邻域进行处理。
1. 灰度变换（目的都是提高对比度，增强图像）
1. 基本灰度变换函数
- 图像反转（ps：负片）
- 对数变换
- 幂律变换 公式：
s = cr^\gamma
c和γ都为常数。

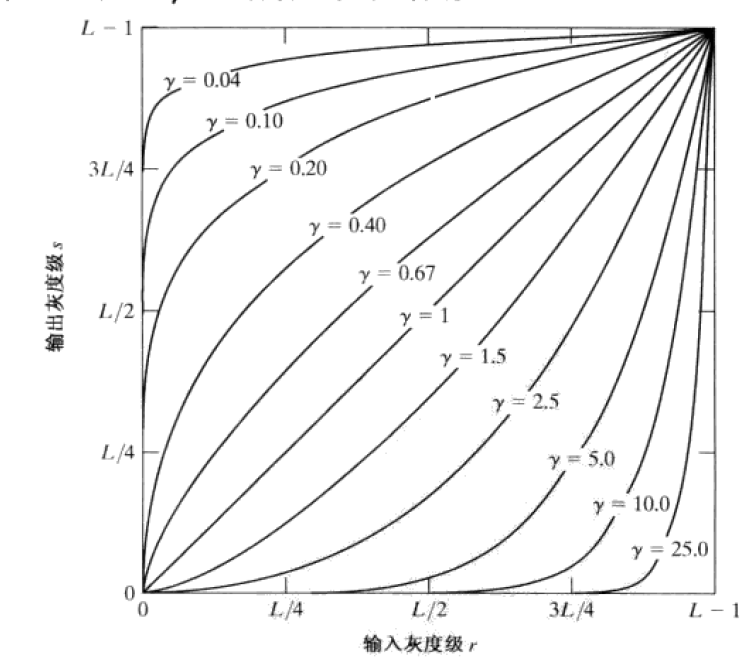

从图可以看出，假设γ为25.0，那么输入图像里的像素灰度值小于3L/4时，输出图像的对应元素的灰度值为0，大于3L/4时，输出图像的像素值才会陡升。==> 明显的会越明显，不明显的让他变黑（对比度）。

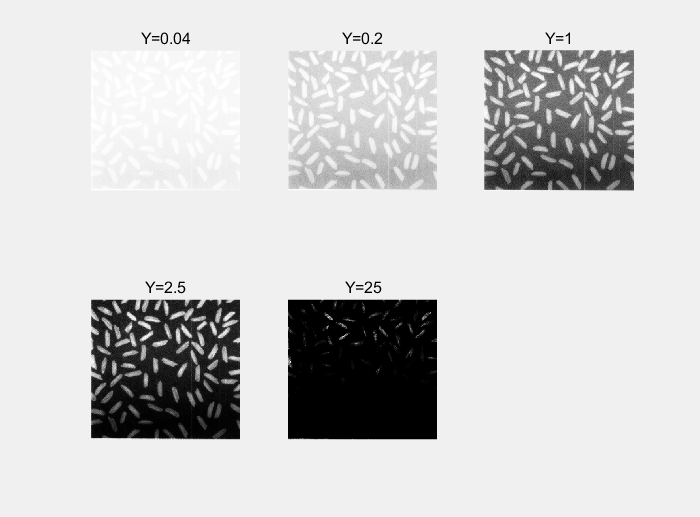

处理代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
close all;
clear all;
clc;
i =imread('test.png');
i = im2double(i);
i = rgb2gray(i);
i0_04 = gammaCorrection(i, 0.04);
i0_2 = gammaCorrection(i, 0.2);
i1 = gammaCorrection(i, 1);
i2_5 = gammaCorrection(i, 2.5);
i25 = gammaCorrection(i, 25);
subplot(231), imshow(i0_04), title("Y=0.04");
subplot(232), imshow(i0_2), title("Y=0.2");
subplot(233), imshow(i1), title("Y=1");
subplot(234), imshow(i2_5), title("Y=2.5");
subplot(235), imshow(i25), title("Y=25");
function [img] = gammaCorrection(i, gamma)
img = 1 * ( i .^ gamma );
end
2. 分段线性变换函数
- 对比度拉伸（扩展灰度值范围）

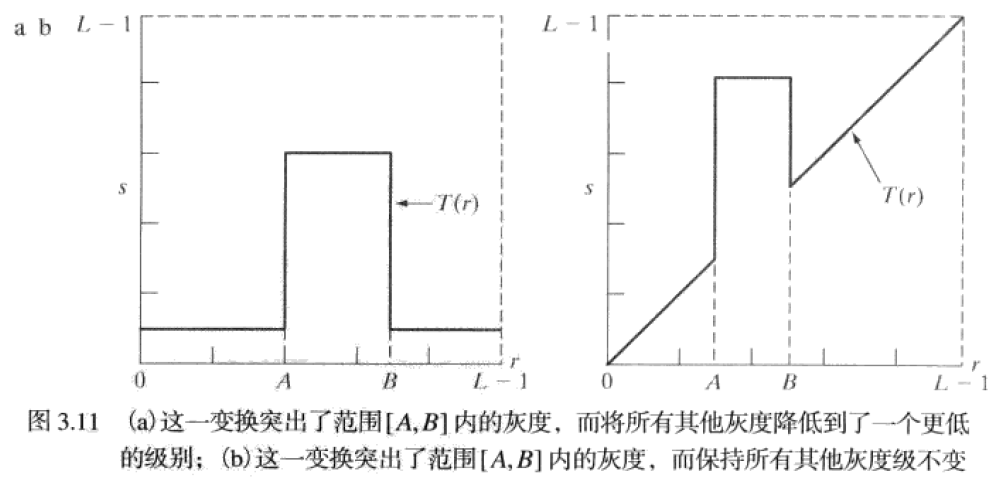

- 灰度级分层
![75c215bb645557dcb92dc7904d1caadf.png]()

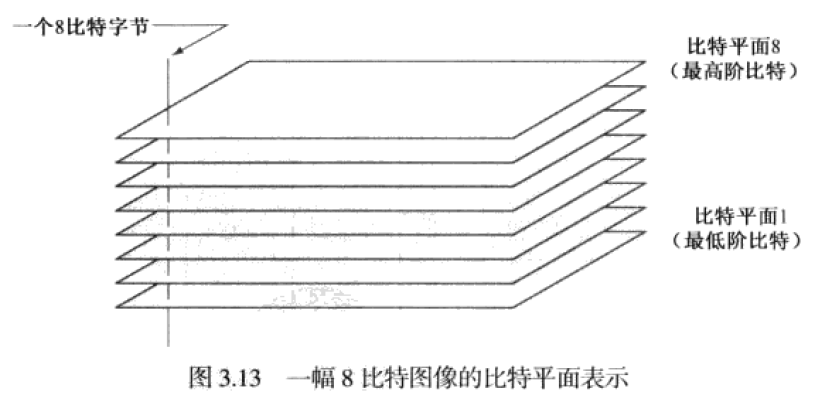

- 比特平面分层 对于8位灰度图像而言，其灰度值范围是[0, 256]，但在比特视角下，对于每一个像素，其对应比特值，假设为0000 0101 ==>
![4cb4c9d381d4fbe1ee96e4b94f6b68f0.png]()
每一像素的每一层面的比特(1和0)都可以组成一幅图像，一共8幅。2. 直方图处理（一种灰度变换方法，可以全局，也可以对图像进行部分处理）

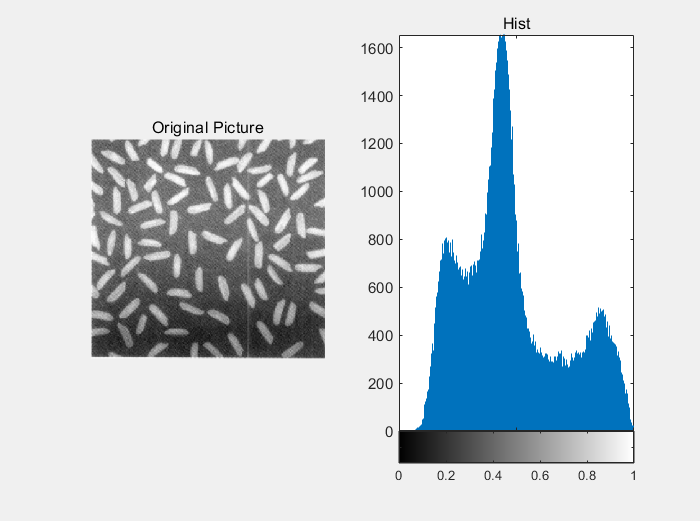

直方图是从离散视角下，图像的灰度值分布情况。
![6eba36b7ff4e606c96f72c6bd1c59bd5.png]()
如图，粗略可以看到，图像中灰度值为0.4-0.5之间的像素个数最多。 直方图处理涉及均衡化和规定化两种处理方式。1. 直方图均衡化

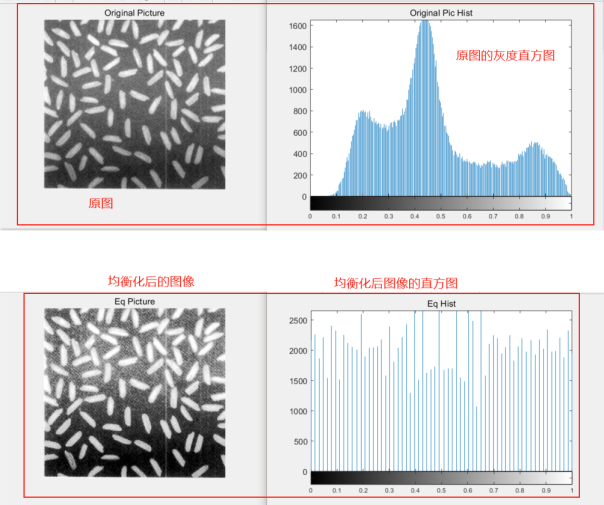

如果一幅图像的灰度直方图几乎覆盖了整个灰度的取值范围，并且除了个别灰度值的个数较为突出，整个灰度值分布近似于均匀分布，那么这幅图像就具有较大的灰度动态范围和较高的对比度，同时图像的细节更为丰富。已经证明，仅仅依靠输入图像的直方图信息，就可以得到一个变换函数，利用该变换函数可以将输入图像达到上述效果，该过程就是直方图均衡化。
![c778d1a1cf5346f34dd0f54b39bace52.png]()
如图所示，均衡化后的图像的灰度值分布较为均匀。2. 直方图规定化

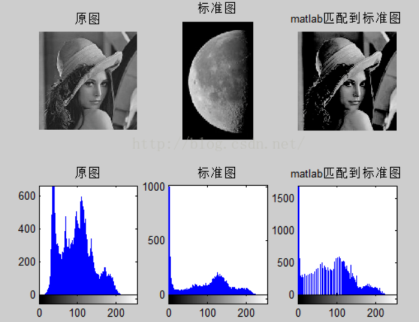

就像深度学习的预处理一样，为了保证所拥有的这些图片的灰度动态范围和对比度相同，也就是要他们的灰度直方图分布要相同，往往会先提供一张标准图的图像，该图像被称为标准图，其有个标准图的直方图，然后就要把这些图片的直方图分布弄得和这个标准图的直方图一样，这就是直方图规定化。
![94fdc4b7afed7145b56540f6dff4aa00.png]()
对一幅灰度图像进行灰度变换，使变换后的图像的直方图与另外给定的一幅图像的直方图相匹配（近似相同）。
每一像素的每一层面的比特(1和0)都可以组成一幅图像，一共8幅。
如图，粗略可以看到，图像中灰度值为0.4-0.5之间的像素个数最多。 直方图处理涉及均衡化和规定化两种处理方式。
如图所示，均衡化后的图像的灰度值分布较为均匀。
对一幅灰度图像进行灰度变换，使变换后的图像的直方图与另外给定的一幅图像的直方图相匹配（近似相同）。1
2
3
4
5
6
7
8
9
10
11
12
13
close all;
clear all;
clc;

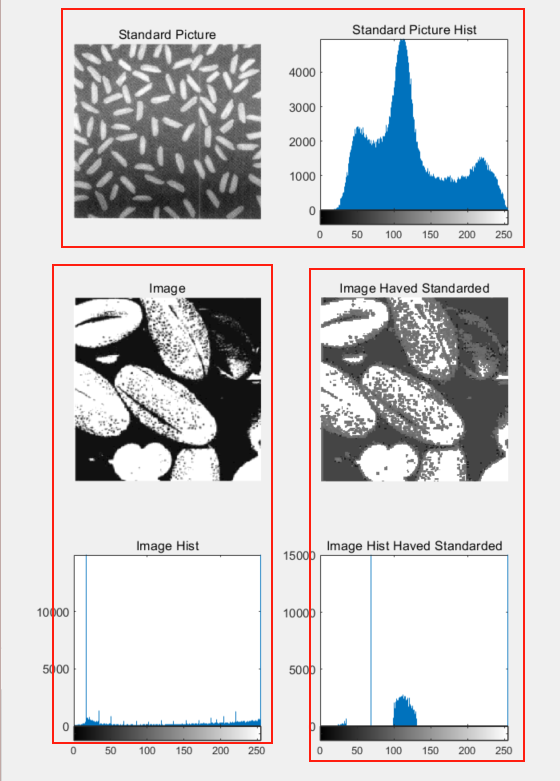

staPic = imread('test.png');
staPicHist = imhist(staPic);
img = imread('test.bmp');
imgToStaHist = histeq(img, staPicHist);
subplot(321), imshow(staPic), title('Standard Picture');
subplot(322), imhist(staPic), title('Standard Picture Hist');
subplot(323), imshow(img), title('Image');
subplot(324), imshow(imgToStaHist), title('Image Haved Standarded');
subplot(325), imhist(img), title('Image Hist');
subplot(326), imhist(imgToStaHist), title('Image Hist Haved Standarded');
3. 空间滤波
遍历图片每个像素，使用一个矩阵对每个像素整个邻域里的值进行处理计算，计算得到的值为该像素位置的新值，处理完整张图片后就会出来一张新图片，新图片每个像素的值都由原图对应位置的像素所在邻域的值得到，这叫做滤波。矩阵叫：滤波器，模板（mask），滤波模板，窗口，卷积滤波，卷积模板，卷积核。 分为线性滤波和非线性滤波。
1. 线性空间滤波

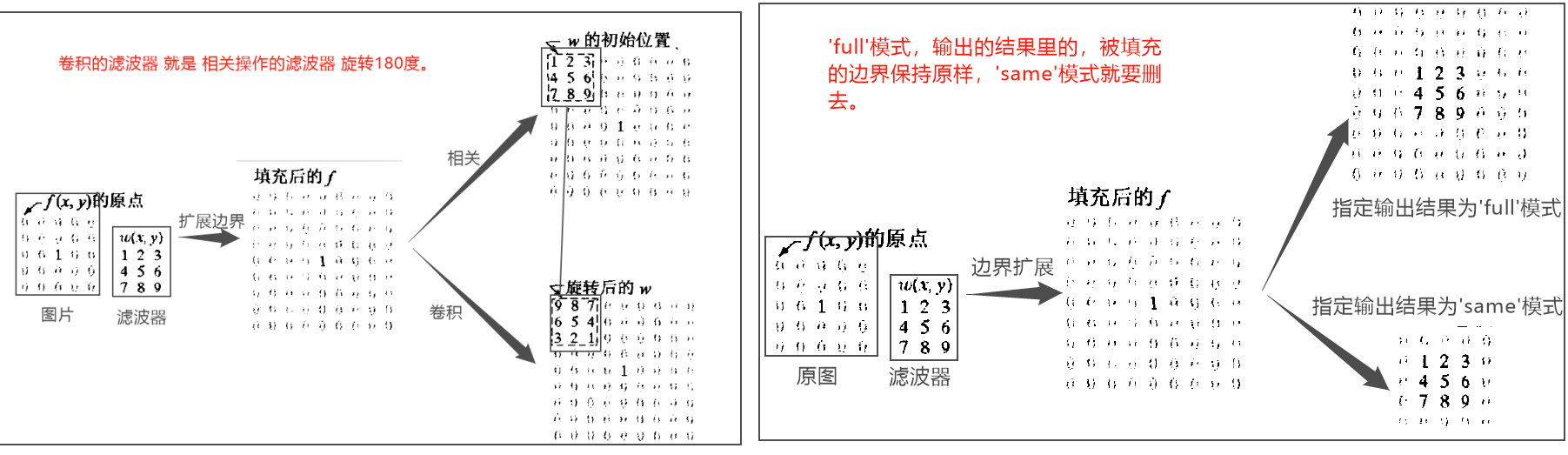

将邻域中每个像素与滤波器相应的值相乘，然后对结果求和（线性运算），这种滤波叫线性滤波。 两种模式：相关、卷积。
1

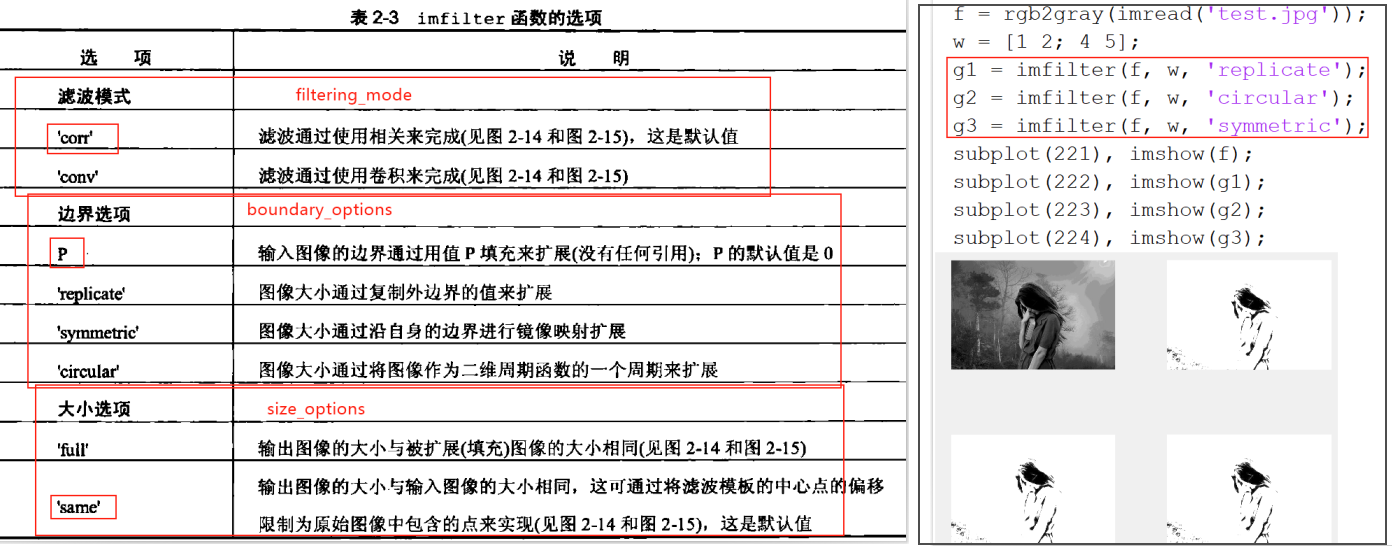

g = imfilter(f, w, filtering_mode, boundary_options, size_options)
Matlab滤波运算时，将数据类型转化为浮点型，但最终会将输出图像转换为与输入图像相同的数据类型，如果输入图像是int8，运算时时float，则会发生截断。如果追求高精度，需要用im2single, im2double, tofloat将处理原图。
2. 非线性空间滤波

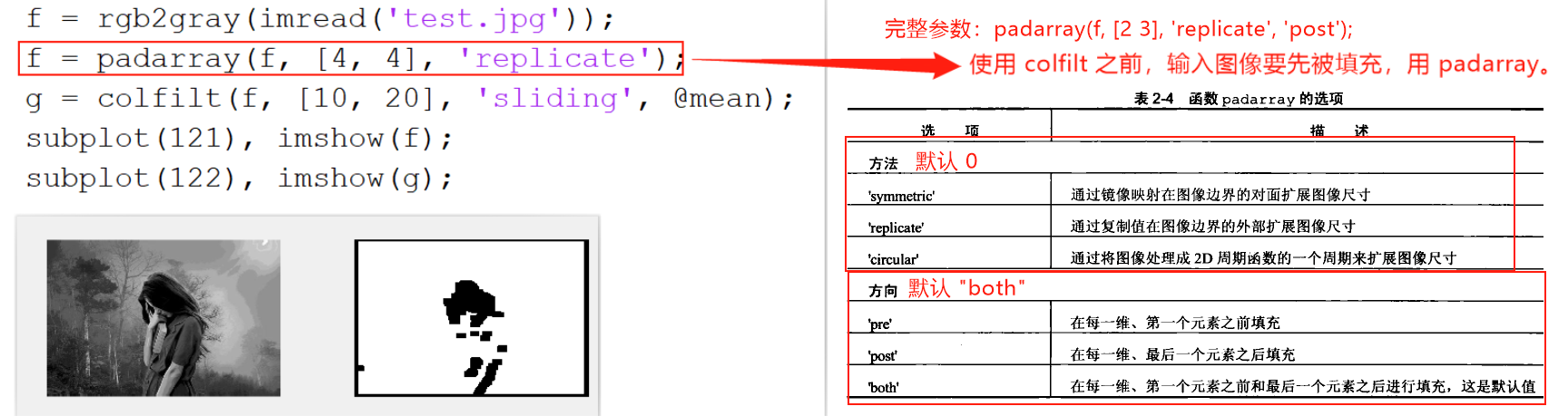

非线性空间滤波：对邻域的滤波计算不是采用线性运算，譬如取邻域里最大值。 两个函数：nlfilter和colfilt。 colfilt占更多的内存，但速度快，一般用这个。
1
g = colfilt(f, [2 3], 'sliding', @fun);
f是输入图像。[2 3]是自定义邻域大小。'sliding'表示对于输入图像f，是逐像素进行滑动处理的，另一个可选的是'distinct'。@fun是函数句柄，不是函数名。 colfilt输入到函数fun里的参数A是个矩阵，行数为邻域里的元素个数，列数为图像的像素个数，也就是将图像的每个邻域存储在A的每一列中。
1
2
3
4
5
6
% fun.m
function gmean = fun(A)
gmean = prod(A, 1).^(1/size(A, 1));
end
或者 匿名函数
gmean = @(A) prod(A, 1).^(1/size(A, 1));
prod(A, 1)表示将A的各列视为向量，并返回一个包含每列乘积的行向量。 size(A, 1)表示矩阵A第1维的值，也就是行数，size(A, 2)是列数。

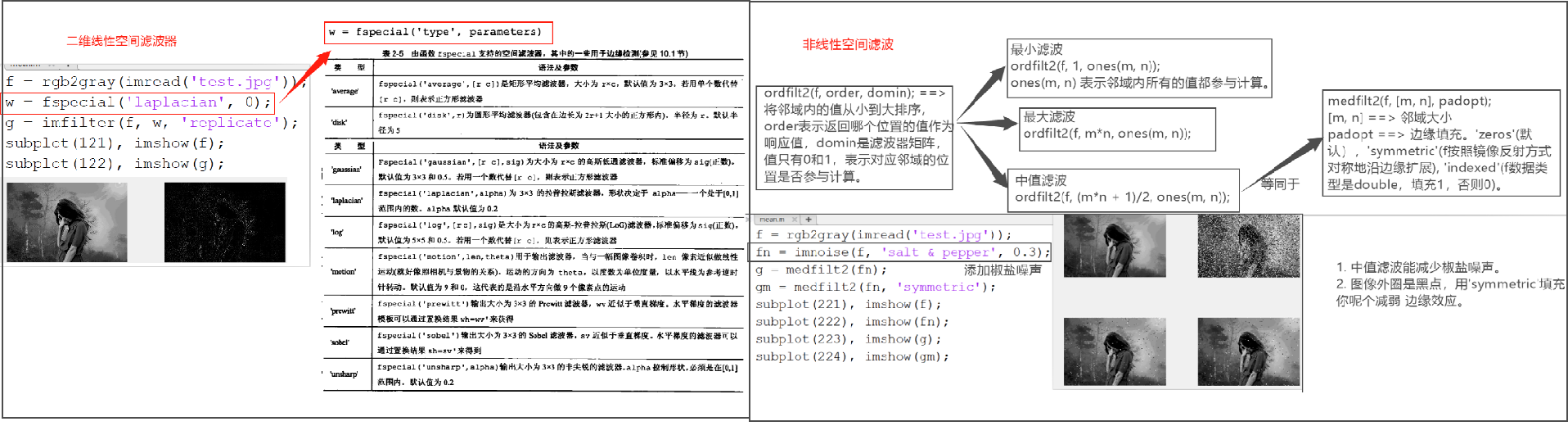

3. 滤波器

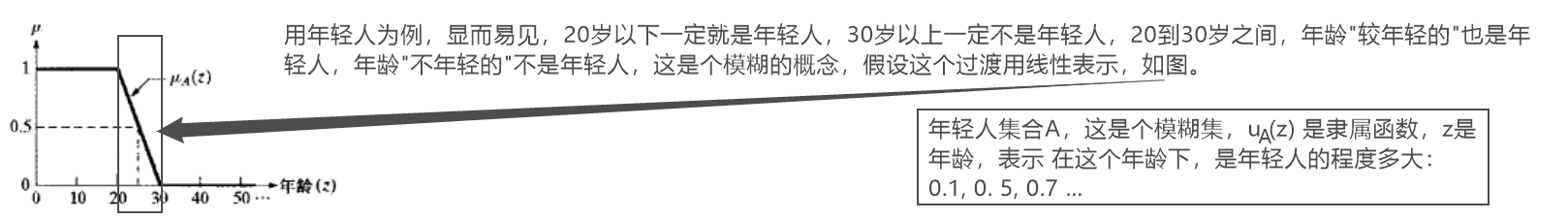

4. 模糊集
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

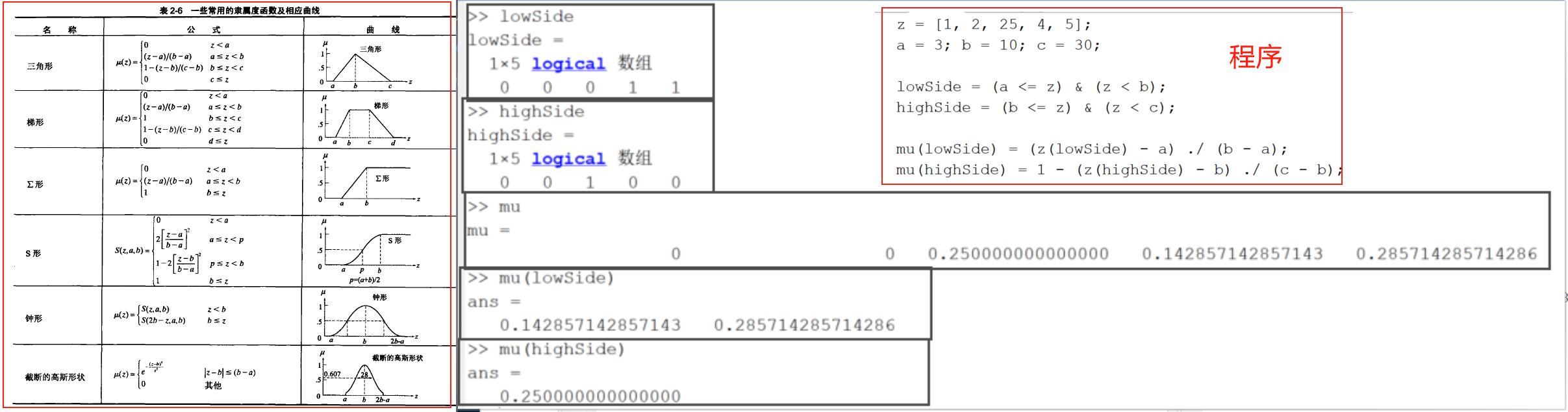

function mu = triangmf(z, a, b, c)
% 三角隶属函数，z是任意长度的向量
mu = zeros(size(z));
lowSide = (a <= z) & (z < b);
highSide = (b <= z) & (z < c);
mu(lowSide) = (z(lowSide) - a) ./ (b - a);
mu(highSide) = 1 - (z(highSide) - b) ./ (c - b);
end
% 说明：
z = [1, 2, 32, 4, 5];
a = 3; b = 10;
lowSide = (a <= z) & (z < b);
mu(lowSide) = (z(lowSide) - a) ./ (b - a);
% lowSide: [ 0 0 0 1 1 ], 值为1表明向量z在这个位置的值 a<=z<b
% z(lowSide): [ x x x 4 5 ], x 表示不处理
% mu(lowSide) ==> mu是个5个元素的向量

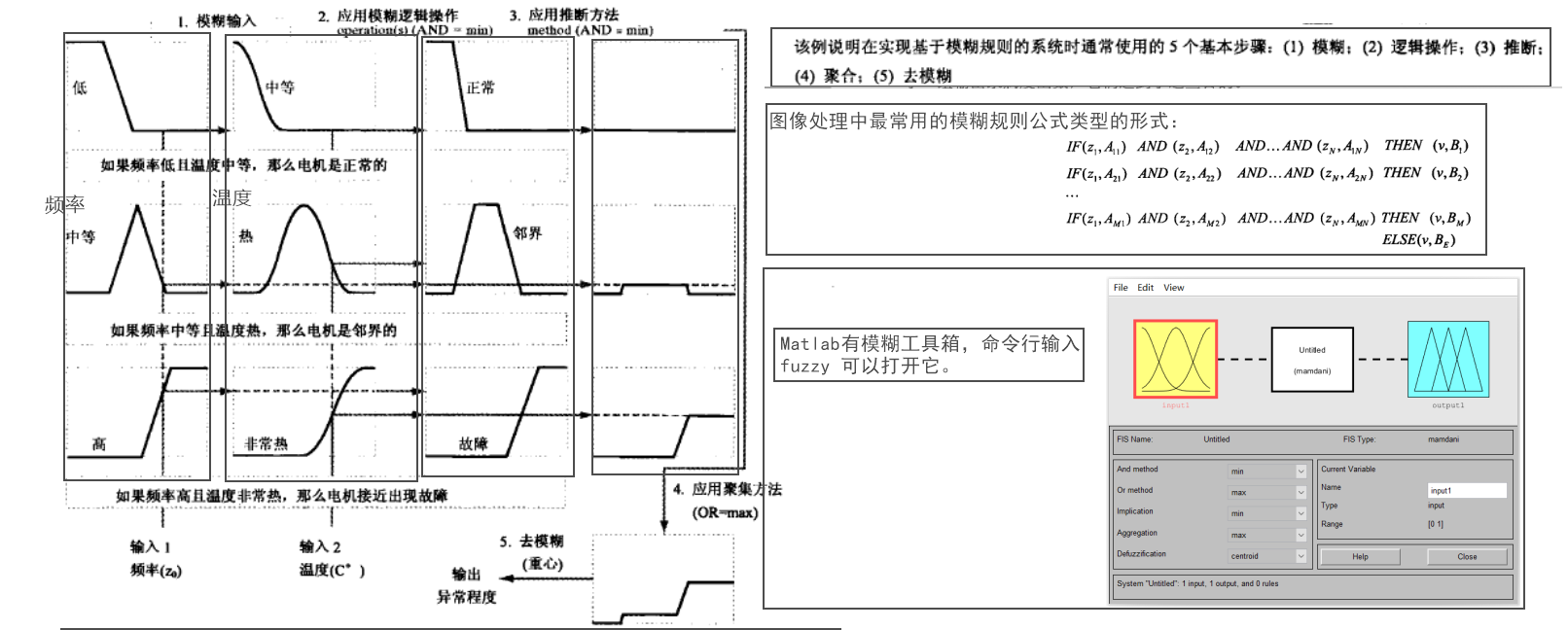

模糊评价系统:

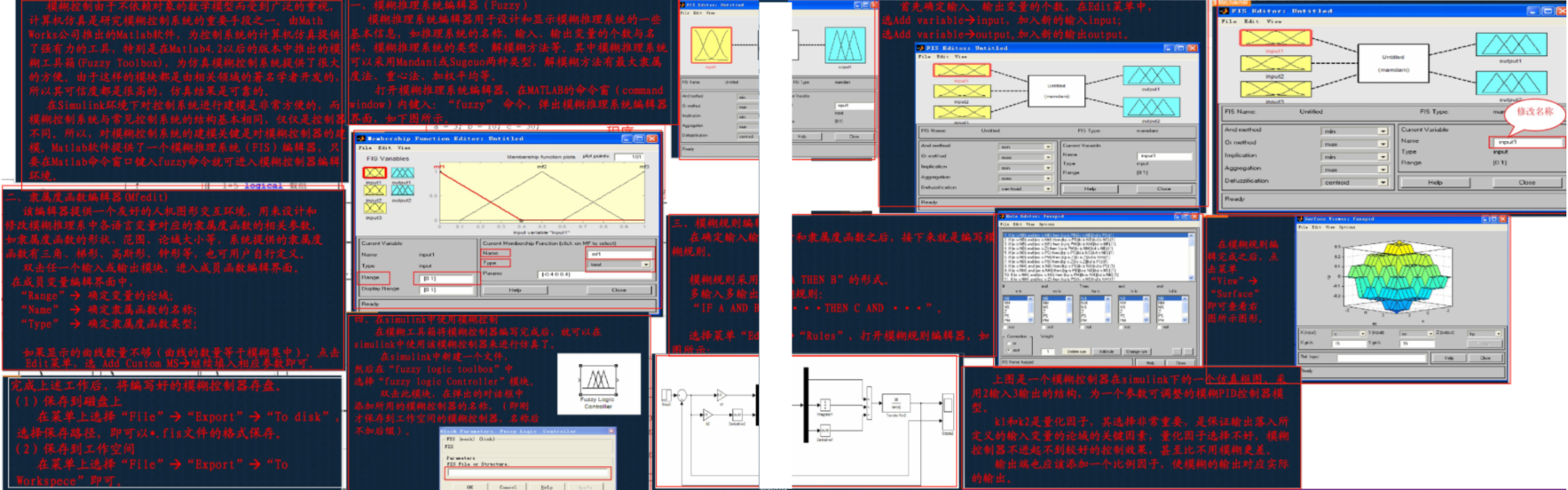

模糊工具箱的使用：
